磁翻板液位計按照安裝方式分為側裝磁翻板液位計和頂裝式磁翻板液位計。不同磁翻板液位計的使用條件和安裝方法也應有所不同，以保證磁翻板液位計能更好地工作。下面根據圖片來區分：側裝式磁翻板液位計與頂裝式磁翻板液位計在安裝上的不同之處，希望能幫助儀器用戶更好地使用磁翻板液位計。

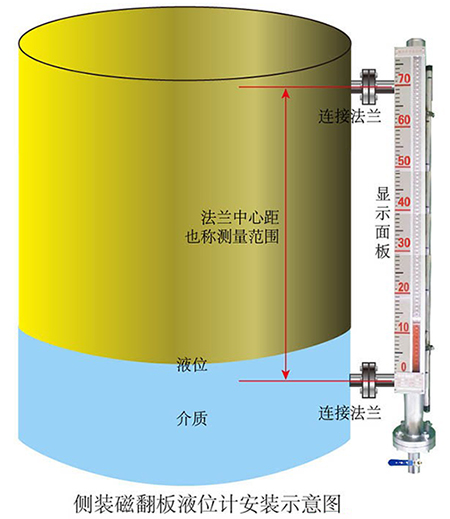

一、側裝磁翻板液位計的安裝（圖一）

1、側裝磁翻板液位計安裝于容器外側面的引液管上，常用法蘭相連接，在選擇法蘭的型號時，應注意連接法蘭應與容器上的相應法蘭相匹配。

2、在上下引液管和磁翻板液位計之間一般要增加一個截止閥，以便在磁翻板液位計運行調試和發生故障時進行維修。

3、為確保磁浮子上下運行暢通無阻，應注意側裝磁翻板液位計應保持垂直安裝。

4、由于磁翻板液位計的下端存在沉筒距和連接有排污閥，所以在容器的下端應留有足夠的安裝空間。

5、用戶在安裝前需先打開下法蘭，將浮子帶有箭頭和重端磁性的一端朝上塞進浮筒內，

6、對于L≥4m超長型磁翻板液位計應采用分段制作和安裝，各段采用法蘭連接，并需增加支撐裝置，確保液位計安裝穩固。

7、磁翻板液位計在投入運行前應先用一個浮子或一塊磁鋼將零位以上的翻片變?yōu)榘咨?，零位以下的翻片變?yōu)榧t色。

8、磁翻板液位計在運行時，應先打開上截止閥門，再緩慢打開下截止閥門，讓液體介質緩慢流入主測量管，以避免因液體進入過快沖擊磁浮子使之受損。

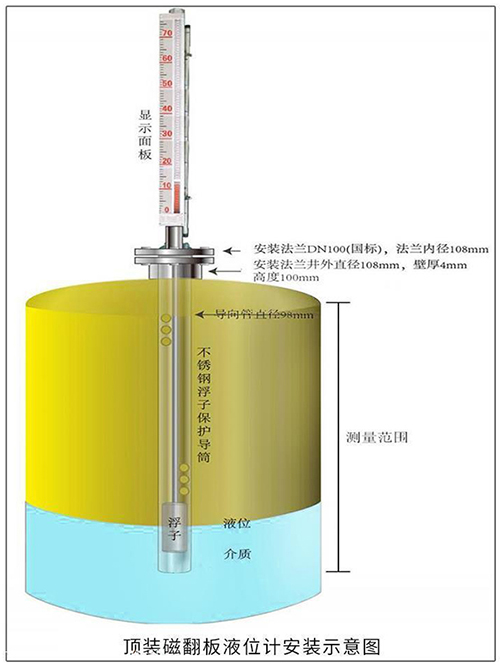

二、頂裝磁翻板液位計的安裝（圖二）

頂裝磁翻板液位計常用于一些地下儲罐或側面不方便安裝的容器的液位測量。它與側裝磁翻板液位計的不同之處，主要在于頂裝磁翻板液位計的下端只有一個過程連接法蘭與被測量容器相連接，且浮子的結構也與側裝磁翻板液位計所用的浮子有所不同。

1、頂裝磁翻板液位計的浮子是通過連桿將上下浮子連成一個整體，下浮球隨著液位上下移動并通過連桿帶動上磁性浮子作上下移動，去驅動外面的磁翻片發生翻轉來指示液位。這就要求頂裝磁翻板液位計在安裝時，測量主體管要保持垂直，浮子連桿不能彎曲必須挺直插入。

2、為防止浮子受到液體的沖擊發生左右擺動，在安裝時通常在磁翻板液位計的底部增加一護筒裝置，浮子在護筒內作上下移動，不得有卡阻現象。

3、在安裝高度達到4～5米時，應在兩邊增加固定拉索，以保證儀表在較惡劣的測量環境（如現場的振動，或被碰撞，遇到大風天氣等）下不受到損壞。

4、頂裝磁翻板液位計安裝位置應避開加液口，以防止頂裝磁翻板液位計護導管或浮球受到?jīng)_擊。

5、安裝連接法蘭不易選得太小，否則容易造成盲區過大，且因護筒小浮子運行阻力也較大，浮子運行容易卡住，一般安裝連接法蘭不小于DN80為宜。

正確地安裝和使用磁翻板液位計，對儀表進行定期的檢測和維護保養，是使一款好的磁翻板液位計儀表可靠工作、穩定運行的重要保證，同時也有助延長磁翻板液位計的使用壽命。
