工業水流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LDE
- 測量范圍：0.028～205258m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN10～DN2200
- 適用介質：污水、導電液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：-20～+200℃
- 供電方式：220V 24V 鋰電池
- 訂貨號：AXK999323HSA
工業水流量計產品概述
電磁流量計也就是把普通電磁流量計潛入水中測量液體的流量，區別于普通電磁流量計的其重要特點是測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。電磁流量計測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。電磁流量計由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。電磁流量計傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。
工業水流量計的主要技術數據
1、公稱通徑：DN6-2200mm
2、公稱壓力：0.6、1.0、1.6、2.5、4.0MPa(高壓可根據用戶要求加工)
3、精度：±0.2% ±0.5%(示值誤差)
4、測量范圍(流量):0-1m/s至0-10m/s
5、介質溫度：分體型-10℃～+80℃（PTFE和F46襯里-40℃～+180℃） 一體型-10℃～+80℃
6、環境溫度：-25℃～+60℃
7、環境濕度：5～100%RH（相對濕度）
8、介質電導率：大于20μS/cm
9、安裝：一體型、分體型
10、外殼防護等級：傳感器IP65、IP68可選（IP65：塵密、防噴水型，即可允許水龍頭 從任何方向?qū)x表噴水；IP68：塵密、潛水型，能長期在水中工作）轉換器IP65
11、電極結構：三電極結構、刮刀電極結構
12、被測介質*高溫度：氯丁橡膠襯里*高80℃，聚氨脂襯里*高80℃，聚四氟乙烯襯里*高180℃， 耐高溫橡膠襯里*高120℃
13、傳感器輸出信號：0-0.2mVp-p至0-2mVp-p
14、電極材料：不銹鋼OCrl8Nil2Mo2Ti、哈氏合金B(yǎng)、C、鈦Ti、鉭（Ta）、不銹鋼涂覆碳化鎢、特殊
15、防爆標志：ExmⅡT4，ExmdⅡBT4
工業水流量計襯里的選擇
1、襯里材料：聚四氟乙烯（F4）
主要性能：是化學性能*穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。
*高介質溫度一體型：70℃
*高介質溫度分離型：100℃ 150℃ （需特殊訂貨）
適用范圍：1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。
2、襯里材料：聚全氟乙丙烯（F46）
主要性能：同F(xiàn)4，耐磨性、抗負壓能力高于F4。
*高介質溫度一體型：70℃
*高介質溫度分離型：100℃ 150℃ （需特殊訂貨）
適用范圍：除砂漿等強磨損性介質外的所有流體。與PTFE一樣,能用于飲料等有衛生要求的介質。
3、襯里材料：聚氟合乙烯（Fs）
主要性能：適用溫度上限較聚四氟乙烯低，但成本也較低。
*高介質溫度一體型：70℃
*高介質溫度分離型：80℃
4、襯里材料：聚氯丁橡膠
主要性能：1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。
*高介質溫度一體型：70℃
*高介質溫度分離型：80℃ 120℃ （需特殊訂貨）
適用范圍：水、污水、弱磨損性的泥漿（如泥漿流量計）礦漿。
5、襯里材料：聚氨酯橡膠
主要性能：1、耐磨性能極強。2、耐腐蝕性能較差。
*高介質溫度一體型：70℃
*高介質溫度分離型：80℃
適用范圍：中性強磨損的礦漿、煤漿、泥漿。
工業水流量計電極的選擇
1、電極材料：不銹鋼0Crl8Nil2M02Ti
耐蝕及耐磨性能：用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。
2、電極材料：哈氏合金B(yǎng)
耐蝕及耐磨性能：對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。
3、電極材料：哈氏合金C
耐蝕及耐磨性能：能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，Cu下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕。
4、電極材料：鈦
耐蝕及耐磨性能：能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硫酸）、有機酸、堿的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸、Fc＋＋、Cu＋＋）時，則腐蝕大為降低。
5、電極材料：鉭
耐蝕及耐磨性能：具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸和l 50℃以下的硫酸）的腐蝕。在堿中刁；耐蝕。
6、電極材料：鉑／鈦合金
耐蝕及耐磨性能：幾乎能耐一切化學介質，但不適用于王水和銨鹽。
7、電極材料：不銹鋼涂覆碳化鎢
耐蝕及耐磨性能：用于無腐蝕性，強磨損性的介質。
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。

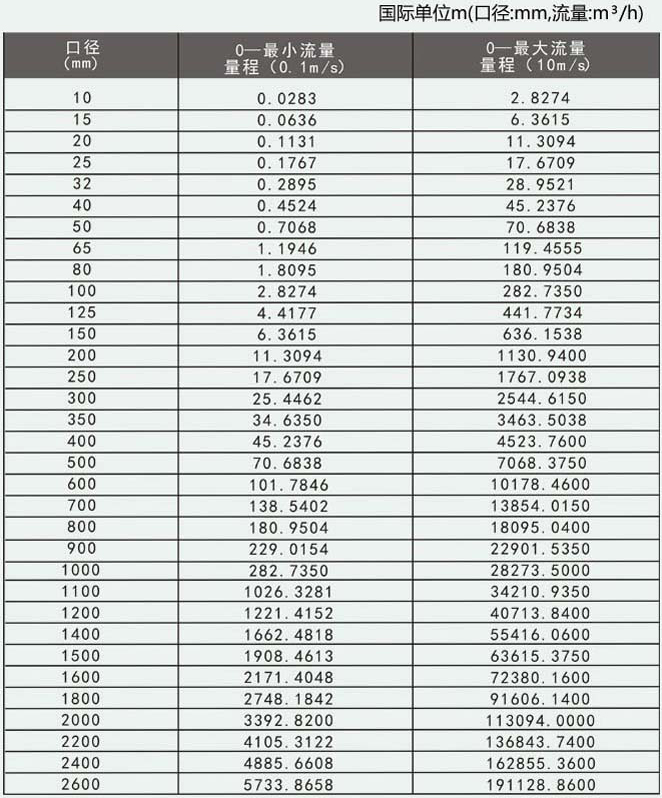

工業水流量計可測流量范圍表
工業水流量計端子符號說明

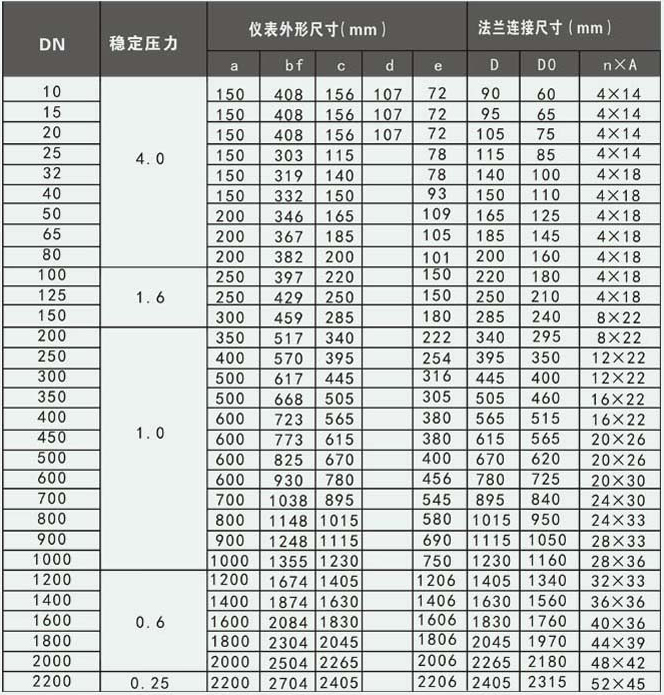

工業水流量計外形尺寸
工業水流量計安裝異徑管注意問題

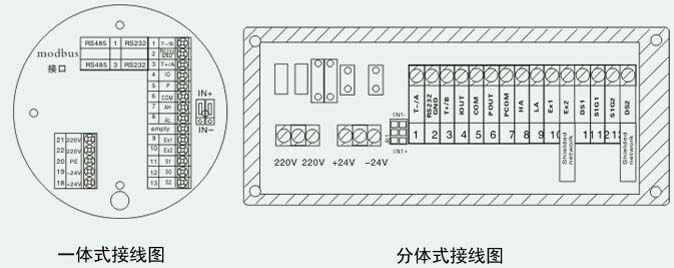

工業水流量計接線說明
為保護操作人員和維修人員不遭受電擊以及防止外部噪聲的影響。應將接地連接到標志上（≤100Ω）。

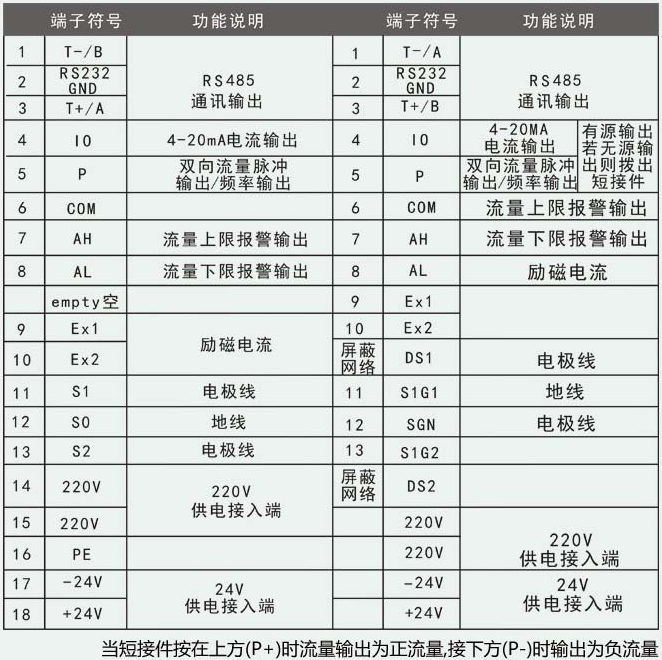

工業水流量計端子符號說明
工業水流量計接線須知
接線時應注意以下幾點：
1、為保證傳感器接線盒內的絕緣性，防止由于潮濕引起的絕緣性不好，下雨天不要在室外連接電纜。
2、連接電源電纜和信號電線兩頭要包有圓形的接線片。
3、建議使用導線管。導線管采用厚的且堅固的鋼管道或柔性金屬管道均可。
4、所有的電源電纜和非4芯24VDC的信號電纜必須套以鋼的導線管。
5、當備有防水密封塞和接頭、防水塞時，應將防水密封塞擰緊，以保證盒子內不滲水。

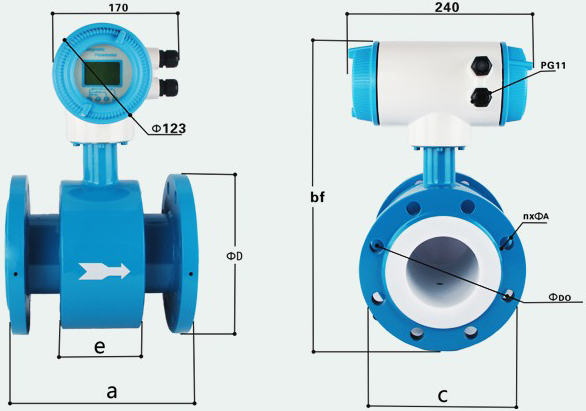

工業水流量計外形尺寸
工業水流量計安裝要求

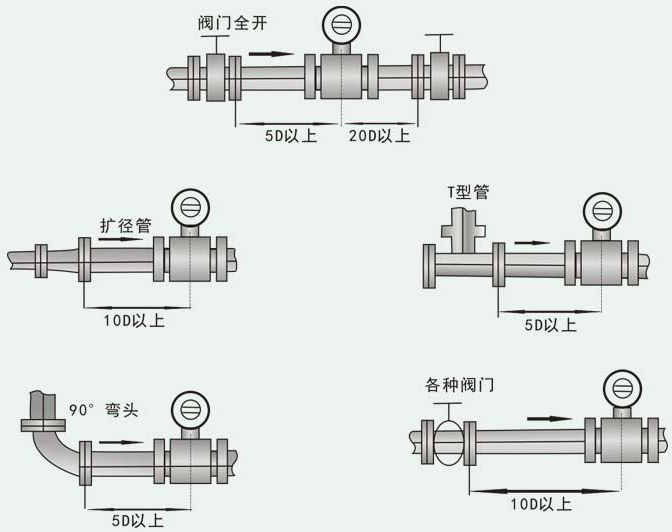

直管段長度
為了保證電磁流量計高測量精度所需的上游管路條件。根據上述標準和管路條件測定數據，推薦如下圖所示的管路條件。

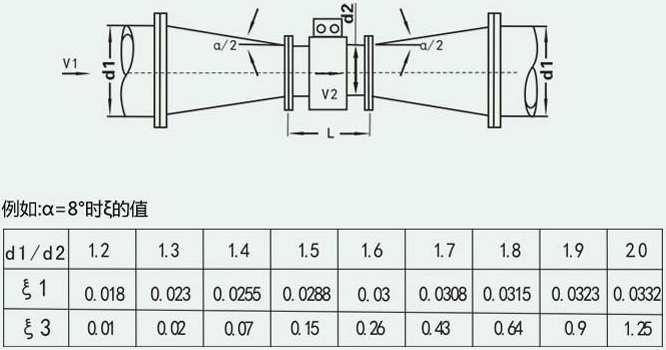

工業水流量計安裝異徑管注意問題
異徑管錐角的選擇
為了在安裝異徑管后不過多影響流場的分布，不影響電磁流量計的精度，可把異徑管視為針管段的一部分。要求異徑管的中心錐角α不大于15°，越小越好。

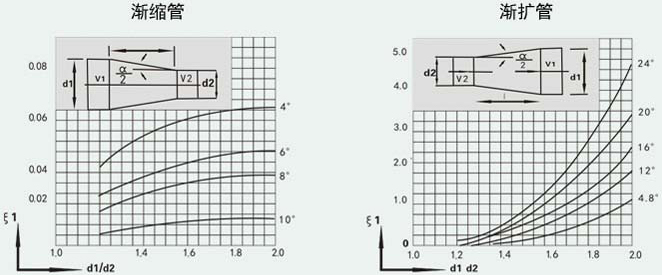

安裝異徑管會產生壓力損失
總的壓力損失由三部分組成:
減縮管中的壓力損失△P1=ρ/2ζ1ν23
漸擴管中的壓力損失△P3=ρ/2ζ3ν23
傳感器測量管中的壓力損失△P2=ρ/2ζ3ν23
總的壓力損失為
△P=(△P1+△P2+△P3)(mbαr)
試中ρ是介質密度，單位是kg/m3
ζ1ζ3分別為漸縮管的，漸擴管的與雷諾數有關的系數
ζ2=0.02是傳感器測量管的系數
V1V2分別是工藝管道、傳感器測量管中的流速，單位為m/s
電磁流量計安裝方向

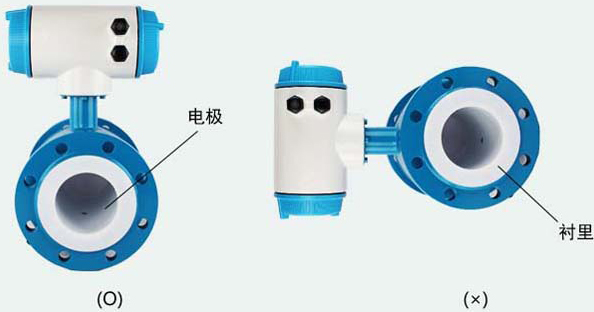

在安裝電磁流量計時，一般情況下，水平安裝時電極的軸線應近似水平；如果電極的軸線與地面垂直的話，處于上面的電極附近容易集結氣泡，阻擋液體與之接觸而處于下面的電極容易被泥漿覆蓋。應將轉換器安裝在管路的上面，防止進入轉換器。
電磁流量計必須在滿管條件下工作--不滿管或空管的情況下，流量計都不能正常工作。
工業水流量計配管

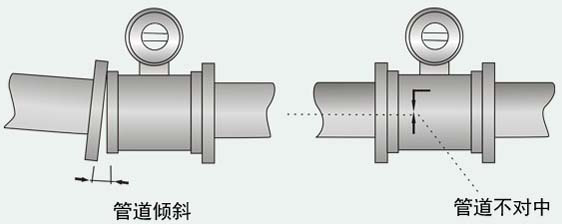

管路的不對中或傾斜是管路法蘭跳動和斷裂的原因。
1、在流量計安裝中，應先校正管路的不對中或傾斜，以及兩法蘭之間的安裝距離偏差。
2、在安裝的流量計管道一般有異物（如焊渣和大屑）在安裝流量計之前應把這些雜物沖掉。

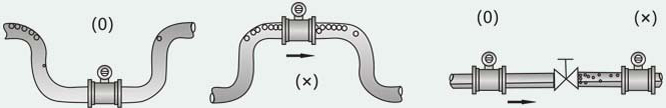

確保在流量計中無氣泡
管路設計應確保液體中不會分離出氣泡。一般流量計應安裝在閥的上游。
因為由于閥的作用使管道中的壓力降低，從而產生氣泡。
