磁翻板雙色液位計

品*：JKM/凱銘儀表
型號：JKM-UHZ
測量范圍：0～12m
精度等級：±10mm
公稱通徑：DN20-DN100
適用介質：水化工原料油液體
工作壓力：1.6～6.3MPa
工作溫度：≤400℃
供電方式：24VDC
訂貨號：FDH648955OXD

磁翻板雙色液位計功能與適用范圍

磁翻板液位計(以下簡稱液位計)。適用于工業生產過程中各種承壓（或敞開）貯液設備（塔、缸、槽、球形容器和鍋爐）的液體介質的液位的檢測。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號，通過一定的電氣裝置達到自動控制和測量液位的目的。

液位計是具有可靠的安全性的檢測儀表，由于具有磁性耦合的隔離密閉結構。尤其適用于易燃、易爆和腐蝕有毒液體的液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。

液位汁具有就地顯示的直讀式特性，不需多組液位計組合，可以單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。

磁翻板雙色液位計產品分類圖

磁翻板雙色液位計工作原理

根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。根據浮力原理制作，磁翻板內浮子在主體內（與容器相通），隨著被測介質液位的升降而上下浮動，利用內浮子的磁性組件吸引翻板內的指示器來直接醒目地指示出被測容器內的液位變化。

磁翻板雙色液位計結構原理圖

磁翻板雙色液位計的技術參數

1、測量范圍：側裝0－200mm、0－18000mm；頂裝：0 - 200mm 、0 - 6000mm；超過以上數據請?zhí)厥庾⒚饕蟆?/div>

2、測量精度：±10mm

3、介質密度：≥0.5g/cm3

4、工作壓力：1.0，1.6，2.5，4.0MPa

5、工作溫度：A=80℃，B=120℃，C=300℃

6、介質粘度：≤0.4Pa.S（在介質條件下，L對粘度大或低溫時易結晶介質要選用加熱夾套）

7、測量界位比重差：≥0.15g/cm3

8、本廠出廠連接法蘭尺寸：DN20P N2.5（公制管）

9、連接法蘭采用化工部1998年發布的HG20592－20635－97法蘭標準。若采用其它法蘭標準請用戶在訂貨時注明。法蘭連接孔分布形狀：正方形。

磁翻板雙色液位計選型表

磁翻板雙色液位計安裝前以及安裝時的幾點注意事項

1、一般磁翻板液位計運輸?shù)臅r候都是木箱包裝，內部卡緊，但是即便這樣，即便是選擇的好運輸伙伴，也不能百分百保證運輸?shù)耐昝罒o損壞，所以在開箱前一定要檢查木箱是否完好，如果有一定損傷，一定聯系廠家或者一定要小心開箱，以免在開箱過程中無意損壞本來沒有損傷的液位計，比如面板被劃傷，因為面板是在開箱過程中zui容易受到錘子或者其他硬工具的損傷的。

2、在安裝地點盡量不要多次激烈碰摔液位計，導致內部浮子或者其他部位的損傷。

3、由于運輸過程中，物體是振動和移動的，在螺栓固定之前，盡量先用出廠配套的“子彈頭”磁鐵把翻板內的翻柱從頭至尾給他順一遍，保證磁性翻轉的一致性。

4、調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性），觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行（腐蝕性等特殊液體除外）

5、安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性

6、安裝必須垂直，以保證磁性浮子在主導管內上下運動自如。

7、對于特別材質的，比如PP材質。這些容易因為安裝力度過大導致破裂的也需要注意。如果罐體上下法蘭的平面度不是一個平面或者不平齊，那么在上下端法蘭對接的時候，使勁的擰緊螺栓就會照成液位計法蘭與液位計鋼管處的小腿部分出現裂縫甚至斷裂，這就是zui近有客戶反應這個地方漏水。（出廠前都經過試壓試水的，而這種原因導致的這地方漏水偶爾因為客戶的這些魯莽操作才導致問題發生）

8、筒體周圍不容許有導磁體靠近，否則會直接影響液位計正常工作。

9、筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

10、根據介質情況，可定期打開排污閥清洗主導管，清除管內沉積物質。

11、當配有遠傳配套儀表時需做到如下幾條：遠傳配套儀表上感應面應面向和緊貼主導管；應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；遠傳配套儀表零位應與液位計零位指示處在同一水平線上；遠傳配套儀表與顯示儀表或工控機之間的連線zui好單獨穿保護管敷設或用屏蔽二芯電纜敷設；接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。它是由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組

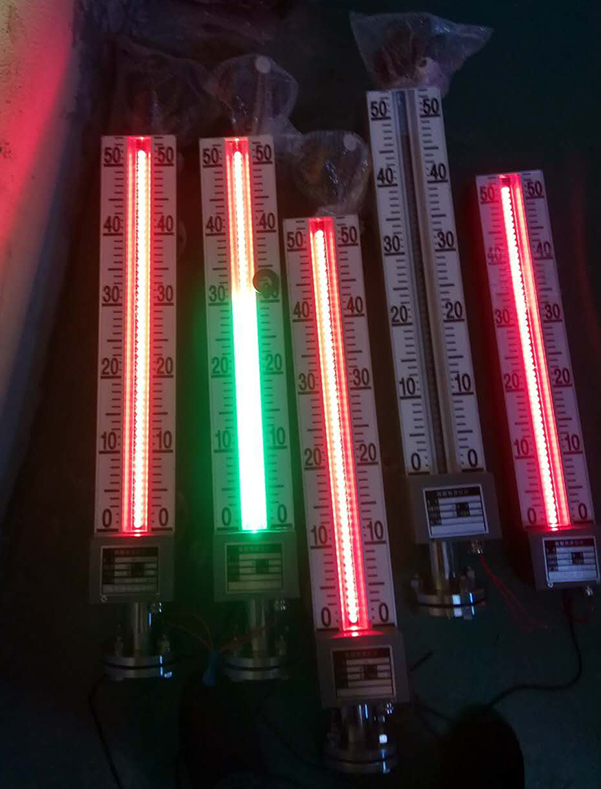

磁翻板雙色液位計現場安裝使用圖

磁翻板雙色液位計訂貨須知

用戶在選用液位計時請注明一下幾點：

1.型號規格

2.被測介質名稱和密度。

3.工作壓力

4.工作溫度

5.測量范圍

6.連接法蘭（標準）

7.配套儀表

8.特殊要求

磁翻板雙色液位計選型參數圖

液位計配套儀表系列

一、液位變送器

1.概述

a.液位變送器概述。

該變送器作為本廠磁性浮子液位計的配套儀表，用抱箍帶將變送器的傳感部分固定在磁性浮子液位的主體管外側，使其處于液位計同一磁耦合系統中，利用傳感部分內的干簧管受磁性浮子組件中磁鋼磁場吸合作用，將液面的變化轉換為電阻信號輸出。

該電阻信號經過電路模塊轉換為二線制的4-20mA輸出，該信號直接與本廠的智能型數顯儀表配套，實現對液位遠距檢測和控制。

2.主要技術參數

a.精度：（L≥1000mm）±1.5%F.S；（L＜1000mm）±2.5%F.S

b.測量范圍：300-6000mm

c.輸出信號：二線制4-20mA DC

d.工作溫度：-10℃～+80℃

e.傳輸距離：1000m（4-20mA 導線橫截面＞0.8mm）

f.出線接口螺紋：M20*1.5內螺紋

g.防護等級：IP65

h.防爆等級：d Ⅱ BT4-6 ia Ⅱ CT4-6

3.外形結構

注：a.與磁翻板液位計一起選型訂貨

b.接線盒型式與安裝型式任選但要注明

4.調試

a.整體調試：因液位變送器與磁性翻柱液位計出廠時經調校合格后用抱箍固定在一起，用戶安裝前可進行整體調試（移動磁性浮子組件，使顯示器顯示位置應與變送器輸出相對應）。

b.單獨調試：可將變送器從型液位計上拆下，用磁鋼處于變送器的零位標記處，此時輸出應為4mA。再把磁鋼置于滿度標記，此時輸出為20mA，若零位滿度超差，即可調節零位電位器和量程電位器，反復調整直到達到符合技術條件為止，調好后要重新牢固在液位計主體管外側。必須注意液位計的下連接法蘭中心線必須對準顯示器刻度標尺的零位和變送器輸出零位標記處。
